Cheville placo : combien de kilos par point avant que la plaque lâche

30 kg par point de fixation. Au-delà, une plaque de plâtre ne porte plus rien toute seule, et ce chiffre est aussi le plus mal employé du sujet.

Les fourchettes publiées ailleurs vont de 15 à 50 kg pour la même cheville placo, sans préciser de quel effort il s’agit ni combien de points d’accroche portent le meuble. Le chiffre qui décide n’est pas la charge d’une cheville. C’est le poids que reçoit chacun des points de fixation.

Pourquoi la même cheville est donnée à 15 kg ici et à 50 kg ailleurs

Une cheville plantée dans du placo subit deux efforts sans rapport l’un avec l’autre. La traction, ou arrachement, tire perpendiculairement à la plaque. Le cisaillement travaille le long du parement, c’est ce qui se passe quand un meuble pend contre le mur. Les deux valeurs n’ont rien de comparable, et c’est là que naissent les fourchettes contradictoires.

Sur une plaque BA13 simple, une cheville métallique à expansion, la Molly, est donnée entre 15 et 20 daN en traction, mais entre 30 et 50 daN en cisaillement. Un rapport de un à trois. La page qui annonce 50 kg parle du cas le plus favorable en cisaillement, celle qui annonce 15 kg parle d’arrachement. Aucune des deux ne ment.

Ces deux résistances ne s’additionnent jamais. Quand la force résultante s’incline de plus de 30 degrés par rapport à la surface de la plaque, seule la valeur de traction est retenue, et le beau chiffre de cisaillement disparaît du calcul. Une étagère profonde bascule dans ce régime bien avant qu’on y pense.

Doubler le parement change la donne. Sur deux plaques BA13, la même Molly passe à 20 ou 30 daN en traction et 50 à 80 daN en cisaillement.

Les autres familles restent loin derrière sur plaque simple : 10 à 15 daN de traction pour une cheville plastique, 5 à 10 daN pour une cheville à visser autoforeuse, 20 à 25 daN pour une cheville à bascule.

La cheville à visser en nylon, celle qu’on achète par sachets de cent, n’a rien à faire derrière un meuble. Cinq à dix kilos d’arrachement, c’est un cadre, une patère, un porte-rouleau. Elle est parfaite pour ça et catastrophique au-delà.

Le poids qui compte n’est pas celui du meuble vide

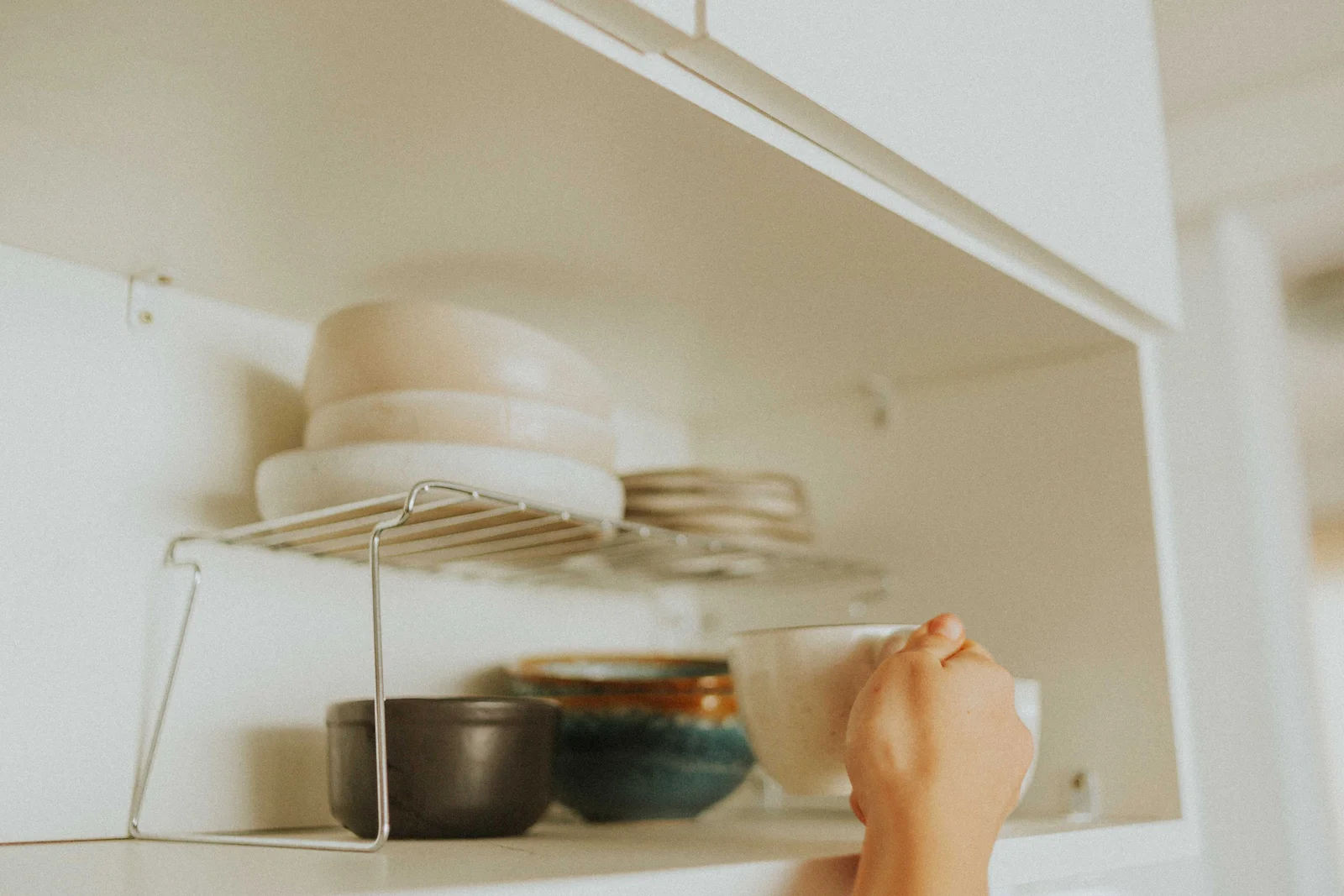

Un meuble se dimensionne chargé, pas à vide. La charge conventionnelle retenue par la profession de l’ameublement est de 65 kg par mètre carré d’étagère et de 20 kg par mètre cube pour les tiroirs. Ce forfait n’est pas théorique, il correspond à ce qu’une famille range réellement dans un caisson de cuisine.

Le calcul tient en trois lignes. Un caisson de 80 cm de large et 40 cm de profondeur offre 0,32 m² par niveau de rangement. Deux niveaux chargés au forfait, cela fait déjà 42 kg de vaisselle, à additionner au poids à vide du meuble. Ce total se divise ensuite par le nombre de points de fixation.

C’est cette division qui manque partout, et elle change tout. Le NF DTU 25.41 fixe trois paliers : jusqu’à 10 kg, une cheville à expansion ou à bascule adaptée suffit. Entre 10 et 30 kg, la même famille de chevilles convient à condition de respecter 400 mm minimum entre points de fixation. Au-delà de 30 kg, le renvoi à l’ossature devient obligatoire.

Ces paliers se lisent par point d’accroche, pas par meuble. La fiche technique qui complète le DTU le montre noir sur blanc : un meuble haut de cuisine de 60 × 40 × 80 cm est donné à 84 kg admissibles sur trois platines, chaque platine n’encaissant que 28 kg de cisaillement.

D’où une règle de comptage simple. Jusqu’à 45 kg, deux points de fixation suffisent pour un élément de 40 à 90 cm de long. Jusqu’à 65 kg, il en faut trois, et l’élément doit dépasser 90 cm pour les répartir.

Un meuble de salle de bain de 60 cm sur deux platines plafonne à 55 kg, sur une plaque hydrofuge comme sur une plaque standard. Le vert de la plaque ne change pas la résistance de la cheville.

Ce qui fait fondre la charge admissible : l’écartement et le déport

Deux chevilles proches ne s’additionnent pas. En dessous de 200 mm d’écart, elles forment un groupe dont la résistance équivaut à celle d’une cheville isolée. Quatre chevilles sur une petite platine ne valent donc pas quatre fois une cheville, elles valent un point de fixation. Le nombre de trous rassure, il ne porte rien de plus.

Entre 200 et 400 mm, un abattement s’applique. À 30 cm d’entraxe, la charge admissible perd 25 % : les 30 kg de cisaillement d’une Molly tombent à 22,5 kg. C’est peu spectaculaire sur le papier et redoutable en pratique, parce que personne ne pense à rabattre un chiffre qu’il vient de lire sur l’emballage.

Le cas le plus punitif concerne les meubles hauts posés côte à côte, quand les fixations de deux caissons voisins se retrouvent à moins de 20 cm l’une de l’autre. La charge admissible par point est alors divisée par deux, et chaque meuble plafonne à 27 kg chargé. Écarter ces platines au-delà de 20 cm ne coûte rien.

Le déport est le paramètre le moins souvent indiqué sur les emballages. Le moment de renversement vaut pourtant M = P × d, le poids multiplié par la distance entre le centre de gravité et la cloison.

Le plafond est de 30 daN.m en charge localisée et de 15 daN.m par mètre linéaire en charge filante. Une porte lourde ou un miroir avancent ce centre de gravité vers l’avant, et le moment grimpe sans qu’un kilo ait été ajouté.

Le téléviseur illustre la bascule mieux que n’importe quel meuble. Un écran de 40 kg sur support plaqué au mur tient sur deux points espacés d’au moins 40 cm.

Le même mur encaisse mal un ensemble de 15 kg monté sur bras articulé à 45 cm de déport : les chevilles hautes y reprennent environ 19 kg de traction, soit le plafond absolu d’une Molly sur BA13, sans la moindre marge et sur l’effort le plus défavorable. Deux fois et demie plus léger que l’écran plaqué, et pourtant à renvoyer sur l’ossature.

À partir de 30 kg par point, la cheville n’est plus le sujet

Ce qui cède n’est presque jamais la cheville. C’est le plâtre autour du collet, qui s’effrite, laisse la jupe métallique remonter, et libère la vis. Une Molly correctement posée tient autour de 50 kg avant que la plaque lâche la première. Les retours de terrain convergent sur ce point.

La rupture est rarement brutale. Le mode de défaillance le plus souvent décrit est un affaissement lent, sur plusieurs années, sans surcharge particulière. Un meuble de cuisine posé sur Molly qui commence à pencher au bout de quatre ans n’a pas été mal fixé un jour donné, il a été fixé trop juste dès le départ.

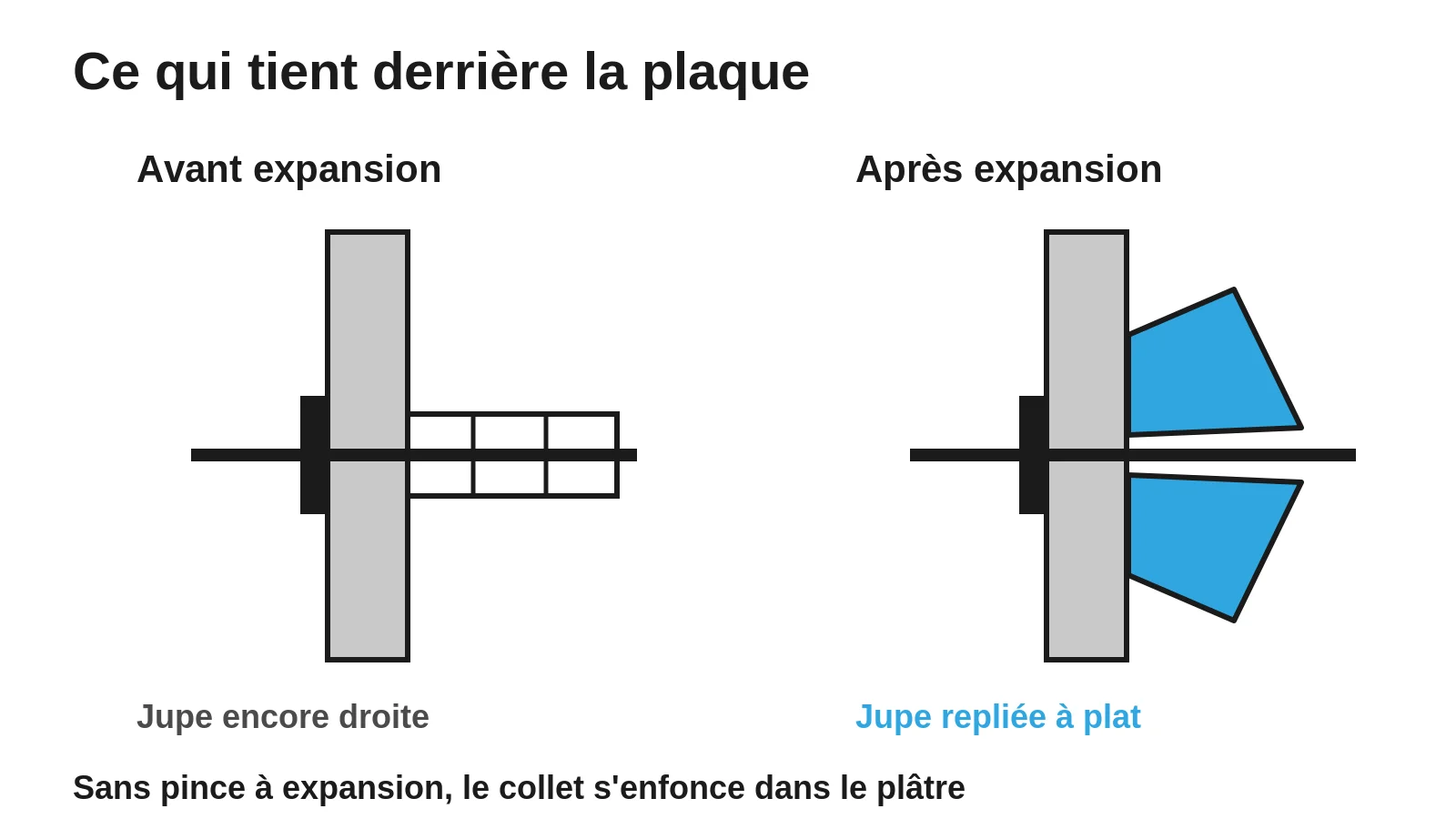

Un détail de pose pèse lourd dans cette histoire. La pince à expansion est impérative pour une Molly. Serrée à la visseuse, la vis tire le collet dans le plâtre au lieu de replier la jupe à plat derrière la plaque, et la capacité portante s’effondre avant même que le meuble soit accroché. C’est l’erreur la plus fréquente sur ce type de fixation.

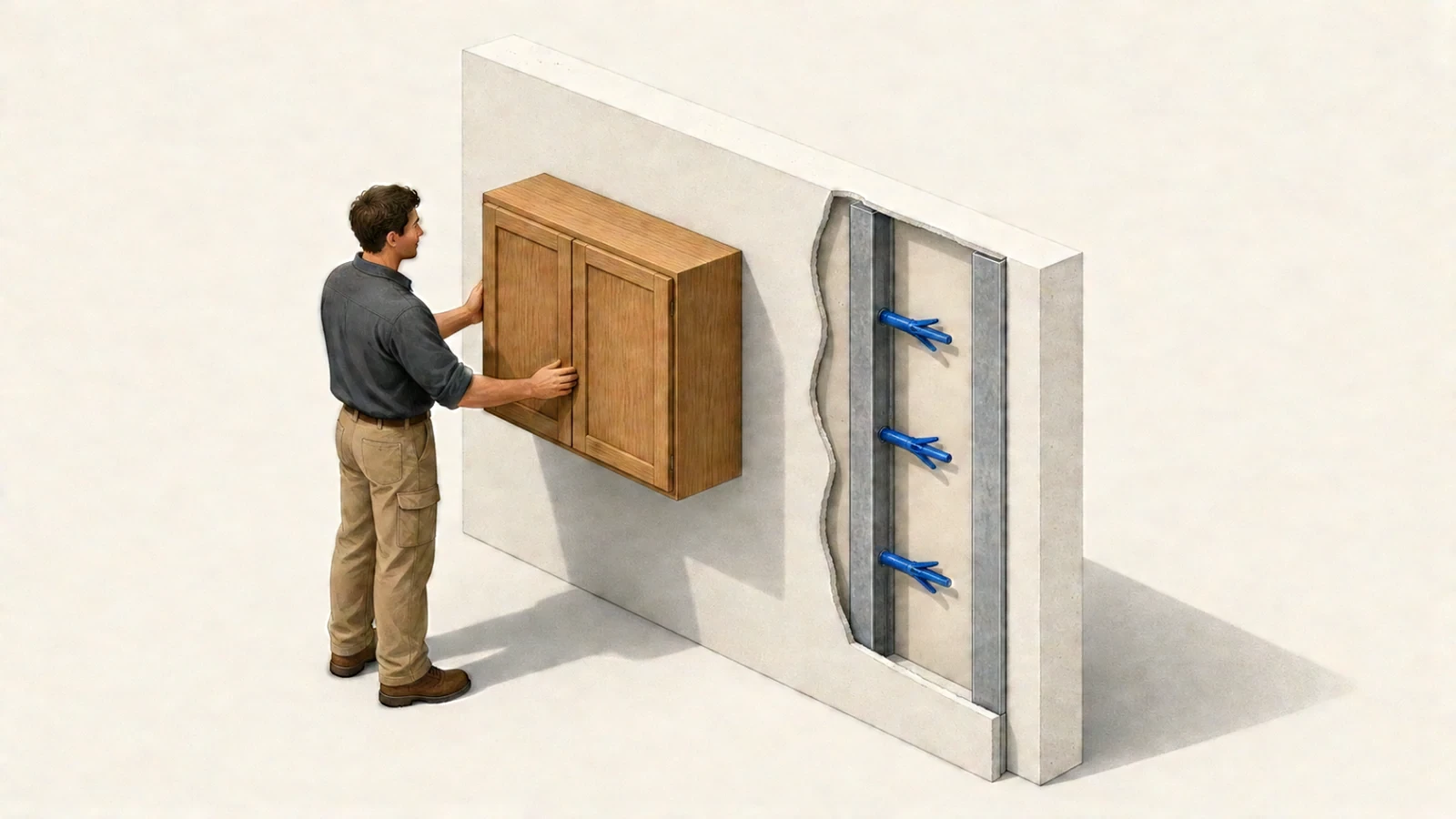

Passé 30 kg par point, la solution ne s’achète pas au rayon quincaillerie. Il faut aller chercher le montant d’ossature métallique, posé à 60 cm d’entraxe en règle générale, repérable à travers la plaque avec un aimant ou un détecteur de métaux.

Le principe imposé par le DTU est le renvoi à l’ossature au moyen d’une traverse en bois ou en métal, elle-même vissée dans les montants au travers du parement. En neuf, ce renfort se prévoit avant le vissage des plaques : bois massif de 25 mm d’épaisseur minimum et 150 mm de hauteur, deux vis au moins par montant, montants doublés.

La même logique de reprise sur bois se retrouve dans un coffrage placo monté sur tasseaux, où le tasseau devient le support de fixation.

En rénovation, la réparation d’une zone arrachée suit un ordre précis. Découper la plaque abîmée, glisser un tasseau ou une chute de rail vissée dans l’ossature, refermer avec un morceau de plaque, reboucher au MAP, puis traiter la reprise avec une bande grillagée ou une bande papier selon la finition visée.

Multiplier les chevilles autour d’un trou qui a déjà cédé ne rattrape rien. Le plâtre y est fissuré sur plusieurs centimètres, et la cheville suivante repartira du même endroit affaibli.

Le tableau qui évite de tout recalculer

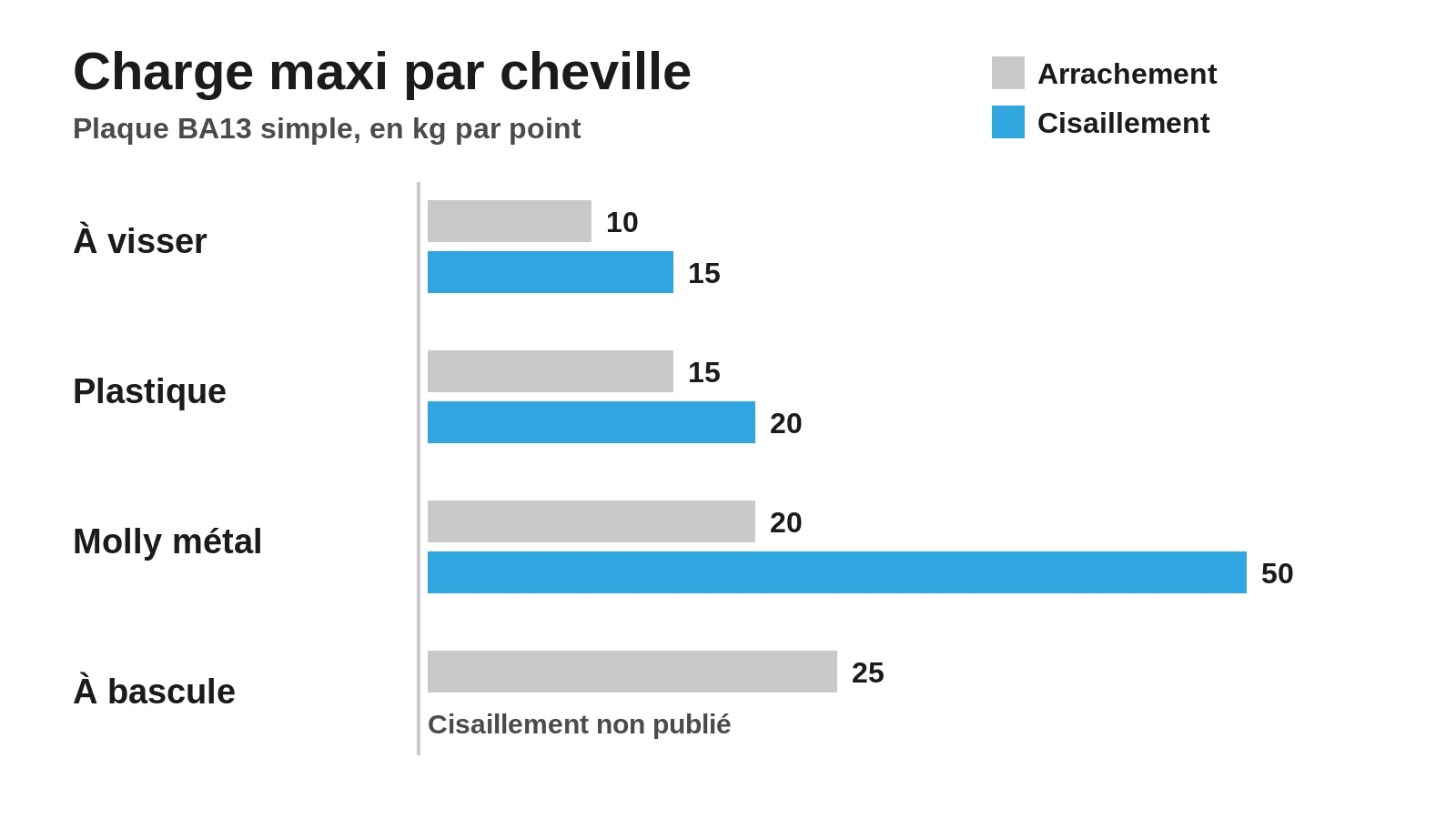

Valeurs par point de fixation sur parement BA13 simple, en kilos.

Sur double parement BA13, les valeurs montent : 20 à 30 kg d’arrachement et 50 à 80 kg de cisaillement pour une Molly, jusqu’à 50 kg d’arrachement pour une cheville à bascule.

Trois réflexes suffisent ensuite à ne plus se tromper. Additionner le contenu au poids à vide, diviser par le nombre de points réellement écartés de 40 cm, comparer à la colonne du bon effort.
